אלקטרודת גרפיט תנור



תנור גרפיט אלקטרודות הוא מוצר מוט פחמן העשוי מ-2 מרכיבים בסיסיים, כולל חומרים כימיים קוקים ומוצרי נפט. במקרה זה, חומר הגלם מעובד על פי הטכנולוגיה באמצעות צריבה תרמית וגרפיטיזציה. לחלקים כאלה יש מספר יתרונות, כולל עמידות מוגברת בחום של גרפיט.

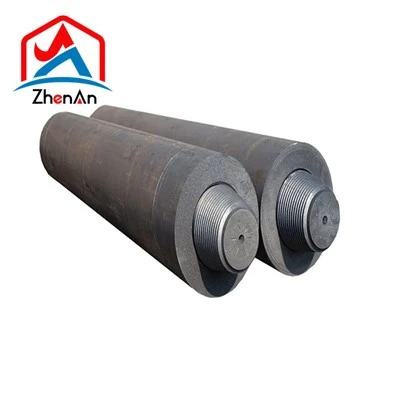

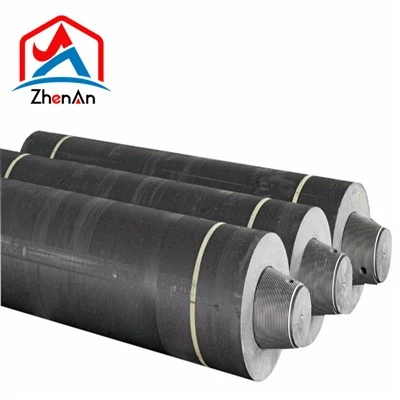

אלקטרודת גרפיט תנור 400 מ"מ זמינה כמוצר גלילי עם פנים קצה שטוחים, המצוידים בשקעים שקועים. שקעים אלה מושחלים פנימית כדי לספק הידוק בטוח לפטמות מוברגות. רכיב זה פועל כמודול חיבור ליצירת עמוד כספת או יישור של 2 אלקטרודות. אלמנטים נוספים בצורת פטמות זמינים כחלק מהמוצר או בנפרד. הצורה הגלילית מיועדת להרכבה נוחה יותר תוך שימוש במפתח הידראולי במהלך פיתול העמוד.







גדלים סטנדרטיים של אלקטרודה: אם קיימות דרישות מפרט מיוחד, שני הצדדים מתייעצים עם היצע וביקוש.

גודל האלקטרודות:

קוטר רגיל (מ"מ)			קוטר בפועל (מ"מ)			אורך (מ"מ)*
מ"מ	אִינְטשׁ	מקסימום		מינימום	נקודה נמוכה
75	3	78		73	72	1600
100	4	103		98	97	1600
130	5	132		127	126	1600
150	6	154		149	146	1800
200	8	205		200	197	1800
225	9	230		225	222	1800
250	10	256		251	248	1800
300	12	307		302	299	1800
350	14	357		352	349	1800
400	16	409		403	400	1800.2100
450	18	460		454	451	1800.2100
500	20	511		505	502	1800.2100
550	22	562		556	553	2100.2400
600	24	613		607	604	2100.2400



מימד של פטמות צילינדר:

קוטר רגיל (מ"מ)			גודל הפטמות (מ"מ)						גודל שקעים (מ"מ)						חוט (מ"מ)
מ"מ	אִינְטשׁ		D		d		L		D		d		H		a	b	c
75		3	41.2	0 -0.5	33.8	0 -0.5	103.0	0 -1.0	42.5	+0.50	35.1	+0.50	53.0	+7 0	8.47	2.37	2.82
100		4	66.7		59.3		135.0		68.0		60.6		69.0
130		5	69.8		62.4		153.0		71.1		63.7		78.0
150		6	88.9		81.5		169.0		90.2		82.8		85.0
200		8	122.2		114.8		203.0		123.5		116.1		103.0
225		9	139.7		128.8		203.0		140.98		130.0		106.0		12.70	3.67	4.32
250		10	152.4		141.5		228.0		154.1		143.2		116.0
300		12	184.2		173.3		254.0		185.9		175.0		129.0
350		14	215.9		205.0		280.0		217.6		206.7		142.0
400		16	244.5		233.6		305.0		246.2		235.3		155.0
450		18	274.3	0 -0.7	263.4	0 -0.7	340.0	0 -2 .0	276.0	+0.70	265.1	+0.70	172.5
500		20	296.0		285.1		375.0		297.7		286.8		190.0



אם יש דרישות מפרט מיוחד, שני הצדדים מתייעצים עם היצע וביקוש.

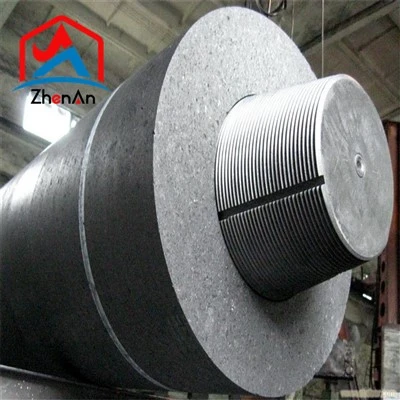

הממדים של הפטמות ושקעי הפטמה בגרפיט משתנים בהתאם לחתך האלקטרודה. עבור קוטר של 300 מ"מ, החיבור מסומן 177T4N, עם D=177.80 מ"מ, והשקע המתאים מאופיין בפרמטרים d1=171.48 מ"מ, H=114 מ"מ . אלקטרודת גרפיט תנור rp בקוטר נומינלי של 16 אינץ' או יותר מסופקות עם 2 גרסאות של פטמות באורכים וגבהים שונים. עבור קטע עם פרמטרים של 600 מ"מ, המחבר מסומן 317T4N, כמו גם 317T4L. יחד עם זאת, חיבורים כאלה שונים באורך L 355,6 ו-457,2; ד2 245,63 ו-228,7; H 183,80 ו-234,60 בהתאמה.



הערכים המרביים של חוזק כיפוף מכני הם בטווח של 8 עד 9.5 MPa.



מקדם ההתפשטות הלינארית (כאשר מחומם בין 100 ל-600 מעלות צלזיוס) הוא 2.1-2.4 ×10-6/C עבור האלקטרודה, ומופחת מעט עבור הפטמה, עבורה הוא 2. .0-2.3 10-6 -1/C. התנגדות לבלאי מסופקת על ידי מדד צפיפות התפזורת של החומר נע בין 1.54 ל-1.61 גרם/סמ"ק. מודול האלסטיות (מודול יאנג) עבור אלקטרודות הוא 8.0-9.3, עבור פטמות - 10-14 GPa.











ש: מהו זמן ההובלה שלך?

ת: בדרך כלל זה לוקח בערך 15- 20 ימים לאחר קבלת ההזמנה.

ש: האם נוכל לבקר בחברה שלך?

ת: כן, בוודאי, אתה מוזמן לבקר בחברת ZhenAn ובמוצרים שלנו.

כמו כן, נוכל לדבר יותר על הפרטים הטכניים אם תצטרך.

ש: למה לבחור בנו?

ת: אנחנו נמצאים בקו זה יותר מ-30 שנה, אנחנו לא רק יכולים לספק לך מוצרים באיכות גבוהה במחירים תחרותיים, אלא גם אנחנו יכולים לספק שירות טכני טוב, שיכול לעזור לך לפתור בעיות.

ש: אילו סטנדרטים יש לך?

ת: המוצרים שלנו עומדים בסטנדרטים, כגון ASTM, ASME, AMS, DIN, JIS וכו'. כל בדיקות הצד השלישי זמינות עבורנו.
